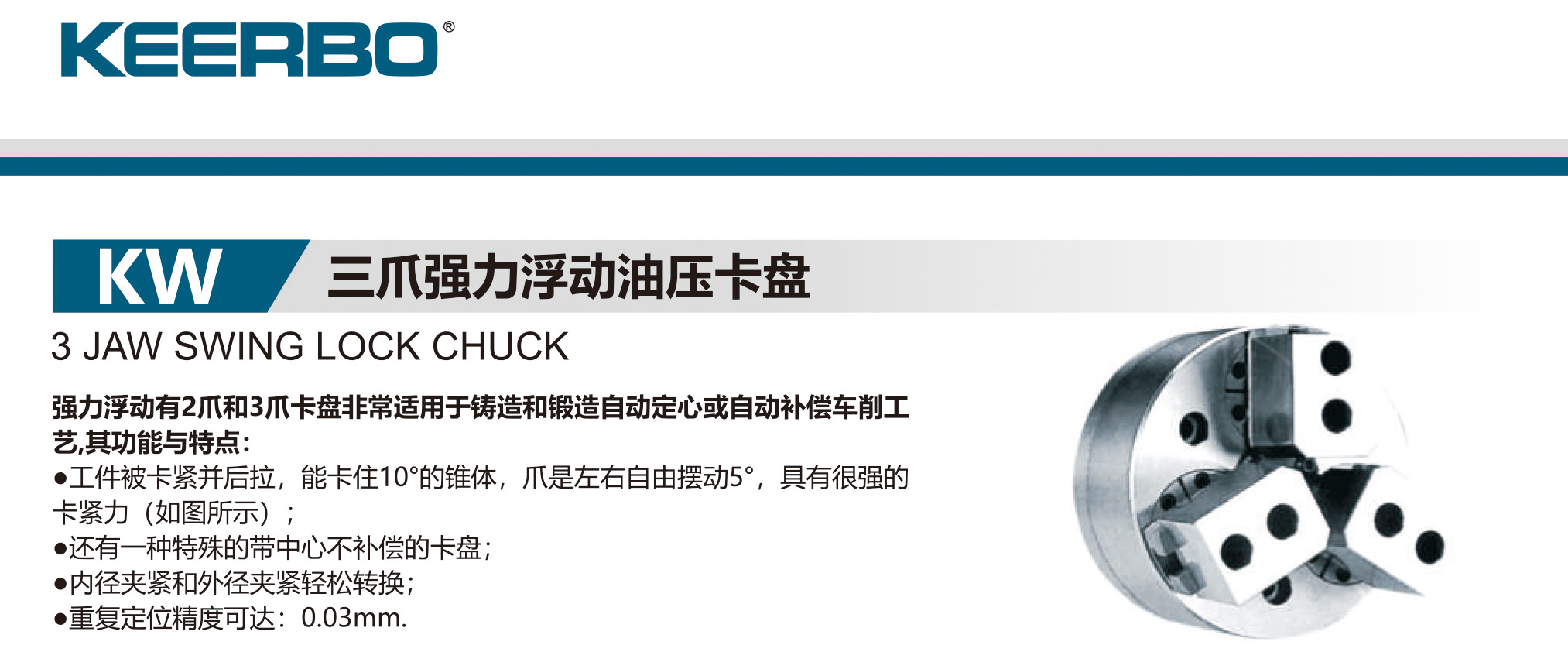

三爪強力浮動油壓卡盤 KW
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1025
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

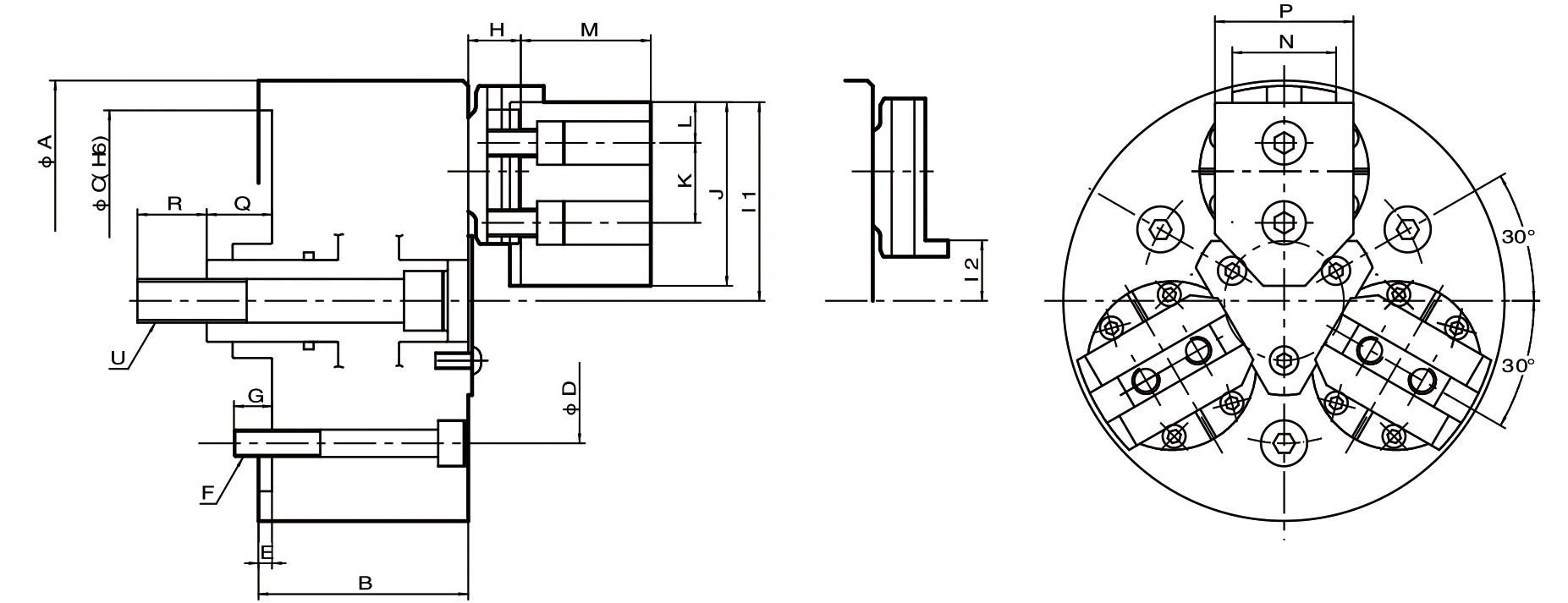

尺寸Dimensions 型號Type |
ΦA.(mm) |
B(mm) |
ΦC(mm) |
D(mm) |
E(mm) |
F(mm) |
H(mm) |
I1(mm) |
I2(mm) |
|
KW-05
|
135
|
68
|
110
|
82.6
|
5
|
3-M10
|
15.5
|
60
|
20
|
|
KW-06
|
162
|
77
|
140
|
104.8
|
5
|
3-M10
|
19.2
|
73
|
22.2
|
|
KW-08
|
200
|
88
|
170
|
133.4
|
5
|
3-M12
|
23.8
|
89
|
25
|
|
KW-10
|
254
|
105
|
220
|
171.4
|
5
|
3-M16
|
29.5
|
112.8
|
30.2
|
|
KW-12
|
300
|
105
|
220
|
200
|
5
|
3-M16
|
29.5
|
133.3
|
50.7
|
|
KW-15
|
381
|
120
|
300
|
235
|
6
|
3-M20
|
33
|
171.15
|
69.85
|
|
KW-18
|
457
|
126.5
|
300
|
260
|
6
|
3-M20
|
33
|
209.65
|
108.35
|
|
KW-21
|
533
|
126.5
|
380
|
330.2
|
6
|
3-M24
|
33
|
248
|
146.7
|
|
KW-24
|
610
|
126.5
|
380
|
330.2
|
6
|
6-M24
|
33
|
286.6
|
185.4
|
|
尺寸Dimensions 型號Type |
J(mm) |
K(mm) |
L(mm) |
M(mm) |
N(mm) |
P(mm) |
Q(mm) |
R(mm) |
U(mm) |
|
KW-05
|
52
|
18
|
10
|
30
|
30
|
38
|
5~15
|
29
|
M12
|
|
KW-06
|
68
|
29.4
|
15
|
44
|
38.1
|
50
|
17.6~29
|
30
|
M16
|
|
KW-08
|
81
|
34
|
15
|
54
|
44.45
|
55
|
20~34
|
30
|
M18
|
|
KW-10
|
100
|
44.5
|
19
|
64
|
57
|
70
|
23.5~41
|
35
|
M22
|
|
KW-12
|
110
|
44.5
|
19
|
64
|
57
|
70
|
20~37.5
|
38
|
M22
|
|
KW-15
|
140
|
54
|
24
|
74
|
66.7
|
80
|
29.6~52
|
40
|
M24
|
|
KW-18
|
140
|
54
|
24
|
74
|
66.7
|
80
|
13.6~35.9
|
41
|
M30
|
|
KW-21
|
170
|
54
|
24
|
74
|
66.7
|
80
|
13.6~35.9
|
41
|
M30
|
|
KW-24
|
170
|
54
|
24
|
74
|
66.7
|
80
|
22~44.3
|
45
|
M30
|
|
尺寸Dimensions 型號Type |
夾持范圍Gripping Range 外徑(mm) 內徑(mm) |
柱塞行程pluger Stroke(mm) |
爪行程(直徑) Jaw Stroke(DIA.mm) |
最高回轉速Max.Speed (min﹣¹) |
最大拉力Max.pull Force(KN) |
最大靜夾持力Max.Gripping Force(KN) |
搭配油缸型號Matching Cylinder |
重量Weight(kg) |
外形圖Outlinedrawing下載Download |
|
KW-05
|
10~100 60~135
|
10
|
3.2
|
5500
|
18
|
53
|
K-Y0615
|
6.9
|
 |
|
KW-06
|
12.7~120 70~152
|
11.4
|
7.9
|
4000
|
23
|
70
|
K-Y1020 |
14.8
|
|
|
KW-08
|
16~152 76~203
|
14.2
|
9.5
|
3500
|
32
|
96
|
K-Y1225
|
23.7
|
|
|
KW-10
|
50~203 85~235
|
17.5
|
12.7
|
3200
|
40
|
123
|
K-Y1225 |
39.5
|
|
|
KW-12
|
63~241 127~305
|
17.5
|
12.7
|
2500
|
40
|
123
|
K-Y1530
|
58.5
|
|
|
KW-15
|
78~310 170~380
|
22.3
|
15.8
|
1800
|
54
|
165
|
B-R2035
|
95.2
|
|
|
KW-18
|
90~390 245~455
|
22.3
|
15.8
|
1500
|
55
|
166
|
B-R2035
|
145
|
|
|
KW-21
|
165~470 320~530
|
22.3
|
15.8
|
1000
|
55
|
166
|
B-R2035
|
180
|
|
|
KW-24
|
245~550 310~610
|
22.3
|
15.8
|
600
|
55
|
166
|
B-R2035
|
257
|
|
