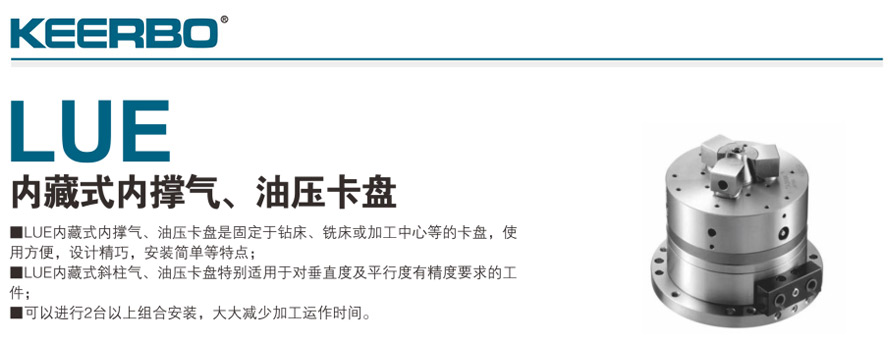

內藏式內撐氣、油壓卡盤 LUE
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1012
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

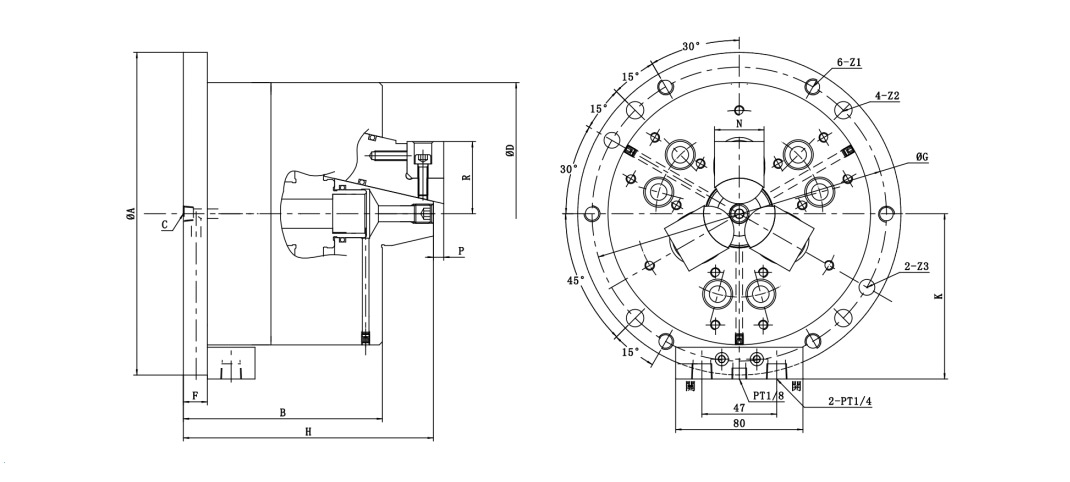

尺寸Dimensions 型號Type |
ΦA(mm) |
B(mm) |
ΦD(mm) |
F(mm) |
G(mm) |
H(mm) |
J(mm) |
K(mm) |
P(mm) |
Z1(mm) |
Z2(mm) |
Z3(H7)(mm) |
|
LUE-05
|
165
|
110
|
PT1/8
|
135
|
15
|
145
|
136
|
75
|
24
|
M8
|
Φ9
|
Φ10
|
|
LUE-06
|
203
|
122
|
PT1/8
|
165
|
15
|
185
|
157
|
103
|
31
|
M10
|
Φ11
|
Φ10
|
|
LUE-08
|
248
|
144.5
|
PT1/8
|
215
|
15
|
230
|
174.5
|
125
|
36
|
M10
|
Φ11
|
Φ10
|
|
尺寸Dimensions 型號Type |
夾持范圍 Gripping Range(mm) |
柱塞行程Plunger stroke(mm) |
爪行程（直徑）Jaw stroke(DIA.mm) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
最高使用壓力 Max.ipressure kgf/cm²(Mpa) |
最低使用壓力 Min.ipressure kgf/cm²(Mpa) |
重量 Weight(kg) |
||
|
氣壓Air. |
油壓Oil |
氣壓Air |
油壓Oil |
||||||
|
LUE-05
|
65~80
|
6
|
2.8
|
1300
|
3000
|
0.7
|
1.3
|
0.2
|
12
|
|
LUE-06
|
70~105
|
10
|
4.6
|
1700
|
3500
|
0.7
|
1.3
|
0.2
|
21
|
|
LUE-08
|
95~155
|
10
|
4.6
|
3500
|
7500
|
0.7
|
1.3
|
0.2
|
38.5
|
未找到相應參數組，請于后臺屬性模板中添加
