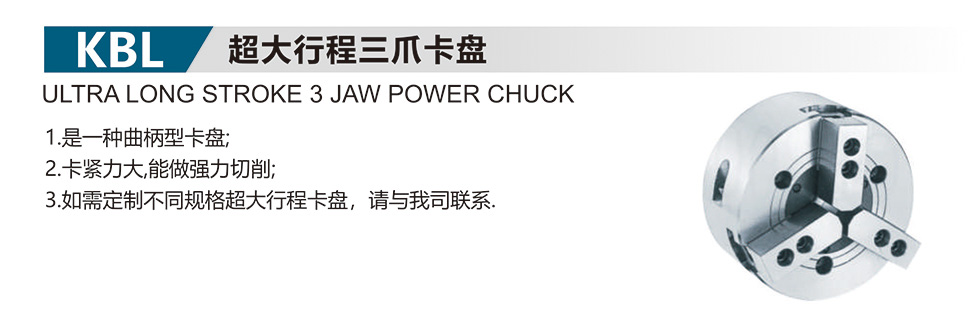

超大行程三爪卡盤 KBL
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1024
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

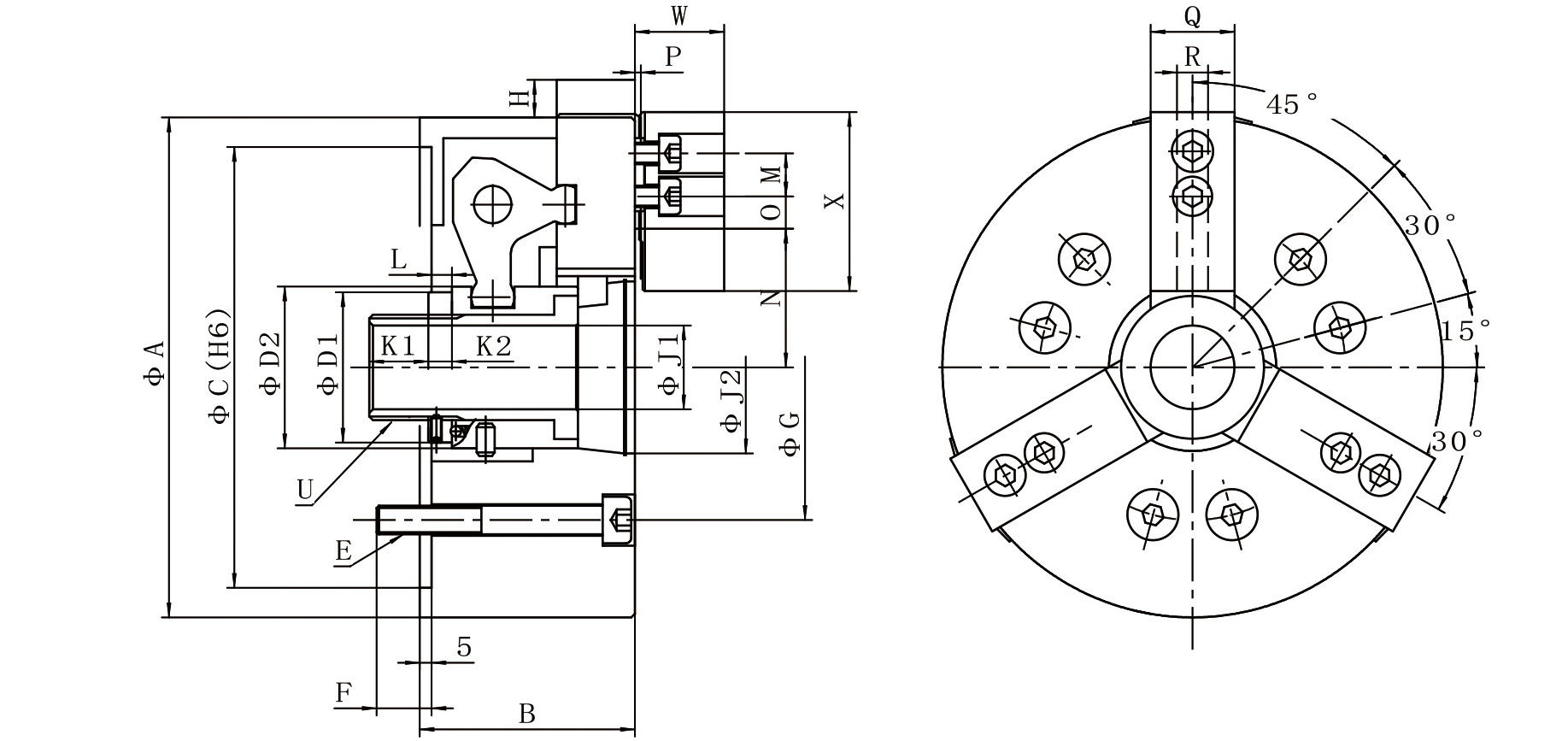

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(H7).(mm) |
D1(mm) |
D2(mm) |
E(mm) |
F(mm) |
G(mm) |
Hmm) |
J1(mm) |
J2(H9)(mm) |
K1(mm) |
|
KBL-206
|
165
|
80
|
140
|
45
|
54
|
6-M10
|
16
|
104.8
|
10.0
|
21
|
60
|
20
|
|
KBL-208
|
215
|
93
|
170
|
65
|
72
|
6-M12
|
20
|
133.4
|
11.5
|
36
|
80
|
25
|
|
KBL-210
|
254
|
111
|
220
|
82
|
96
|
6-M12
|
17
|
133.4
|
13.0
|
55
|
105
|
25
|
|
KBL-212
|
304
|
130
|
220
|
92
|
102
|
6-M12
|
22
|
171.4
|
15.0
|
62
|
110
|
30
|
|
尺寸Dimensions 型號Type |
L min(mm) |
M(mm) |
N max(mm) |
K(mm) |
O(mm) |
P(mm) |
Q(mm) |
R(mm) |
T(mm) |
U(mm) |
W(mm) |
X(mm) |
|
KBL-206
|
-2~18
|
20
|
23.8~39.8
|
10
|
9~30
|
3
|
31
|
12
|
43
|
M30*2
|
37
|
73
|
|
KBL-208
|
-4~21
|
25
|
33.8~53.8
|
10
|
10~35
|
5
|
35
|
14
|
55
|
M45*2
|
40
|
95
|
|
KBL-210
|
-2~26
|
30
|
46.3~67.3
|
12
|
13.5~37.5
|
5
|
40
|
16
|
62
|
M65*2
|
45
|
110
|
|
KBL-212
|
-3.5~31.5
|
30
|
48.3~73.3
|
14
|
14~52
|
5
|
50
|
21
|
77
|
M72*2
|
53
|
130
|
|
尺寸Dimensions 型號Type |
柱塞行程Plunger stroke(mm) |
爪行程（直徑）Jaw stroke(DIA.mm) |
最高回轉速 Max mum speed(mm) |
最大拉力 MaxiPull Force kgf(KN) |
最大靜夾持力 Maximu clamping Force kgf(KN) |
搭配油缸型號 Matchingcylinder |
夾持范圍 Clamping range(mm) |
最高使用壓力 Maxipressure kigf/cm(mpa) |
重量 Weight(kg) |
|
|
最大Max. |
最小Min. |
|||||||||
|
KBL-206
|
20
|
32
|
3600
|
2300(22.6)
|
2000(19.6)
|
K-Y1020
|
165
|
10
|
2.55
|
11.5
|
|
KBL-208
|
25
|
40
|
3000
|
3200(31.4)
|
2800(27.5)
|
K-Y1225
|
210
|
28
|
2.5
|
23.6
|
|
KBL-210
|
28
|
42
|
2400
|
3800(37.3)
|
3500(34.3)
|
K-Y1225
|
254
|
42
|
2.8
|
34.5
|
|
KBL-212
|
35
|
50
|
2100
|
5000(49)
|
4900(48)
|
K-Y1530
|
304
|
54
|
2.8
|
60.8
|
未找到相應參數組，請于后臺屬性模板中添加
上一個
無
下一個
超大行程二爪卡盤 KBLT
